定量加注机系列

齿轮油定量加注机

详细介绍

产品名称:

产品种类:正压加注系列加注机

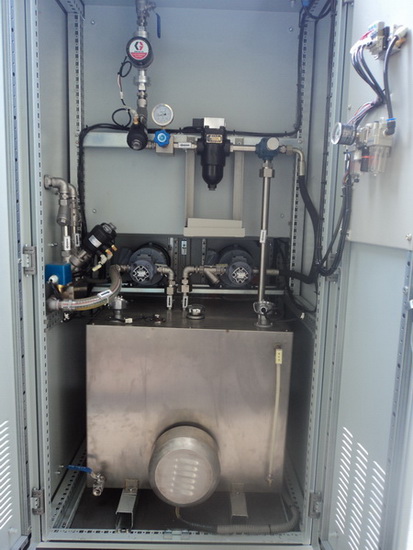

设备内部图片



设备概述

齿轮油定量加注机的的工作原理主要是通过PLC操作系统控制各电气动力部件,完成对需加注的容器一次定压定量加注,从而完成一个加注循环;加注机运行时,操作系统按照预设程序对自动补液、恒温、加注等工艺技术过程进行机电一体化控制,并以较高的运行节拍完成加注过程加注枪采用标准防滴漏嘴进行控制,真正实现全程无滴漏。

主要具有以下特点:

预设定量加注,加注到量自动停止,全程防滴漏;

加注过程可任意暂停,恢复后可继续加注;

人机界面参数设定、状态查询、监控、画面报警提示功能;

双桶补液自动切换,桶空报警;

自动补液功能;

设有档位转换开关,可预设加注量。

设备操作工艺流程

步骤一 根据需要选择加注档位。按下控制面板上对应的档位开关。

步骤二 操作工将加注枪管插入加注口,按下加注开关,加注机按设定程序自动进行定量加注。

步骤三 加注停止后,操作工将加注枪管拔出加注口,放置好加注枪,一个加注过程完毕。

设备基本参数指标(仅供参考)

序号

项目

内容

备注

1

设备尺寸

1000mmx800mmx1800mm



2

加注介质

油、齿轮油、发动机油等



3

加注方式

正压定量加注



4

预设加注量种类

10



5

供油方式

线边供液



6

加注压力

2~20 bar

可调

7

加注量

1-30 L/min

可调

8

计量范围

0.1-9999L



9

加注精度

±1%



10

油箱

以配置表为准



11

加注管长

8m(长度待定)



12

计量方式

流量计



13

加注量设定范围

无级预设



14

温控范围

20℃~50℃可调,可设定加热时间



15

温度补偿功能



16

加注枪及管路安装形式

摆臂随行(长度待定)



17

操作控制系统

PLC+LCD人机交换界面、具备10种以上加注程序的设定



18

生产噪音

70dB



19

电源

交流三相四线 380V 50HZ



20

功率

15KW



22

管路连接

管路、接头用活结卡套连接,便于管件拆装,有利于设备维护,同时保证不泄露

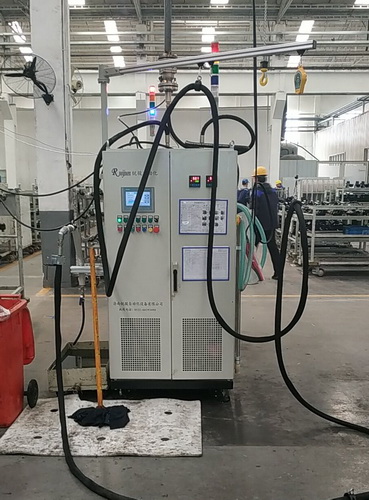

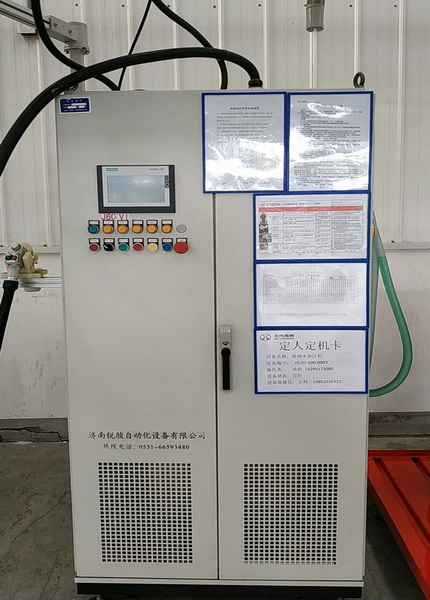

现场图片
